조도제어기:중계제어기

개요

조도제어기 전체 구성품 중, 일정 단위의 독립제어기들을 묶어서 관리하는 제어기이다.

개념

Raspberry-Pi를 이용하여 조도를 감지하고, 독립제어기에게 LED의 제어 출력을 명령하거나, 독립제어기의 동작 상태를 확인한다.

터치스크린이 기본 장착되므로, 화면을 통해서 독립제어기들의 상태를 표시할 수 있으며, 전체 등의 밝기를 일괄 조정할 수 있다.

상위 장치인 「중앙관리기」와 연결될 수 있다. (하위 장치인 「독립제어기」와의 연결은 필수 기능이다.)

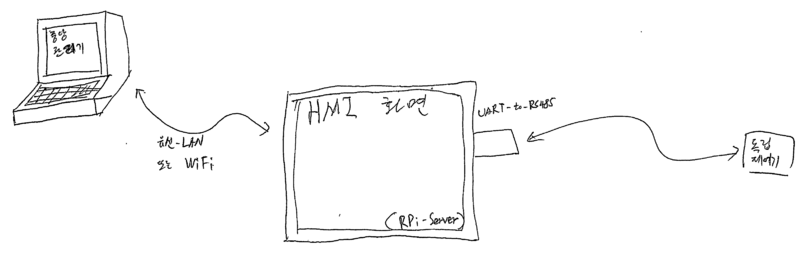

결선도

• 전체 결선도

  // ToDo : 결선도 추가...

• 참고

  중앙관리기는 선택사항이므로, 연결되지 않을 수 있음.

  독립제어기는 최대 64대까지 연결될 수 있음.
